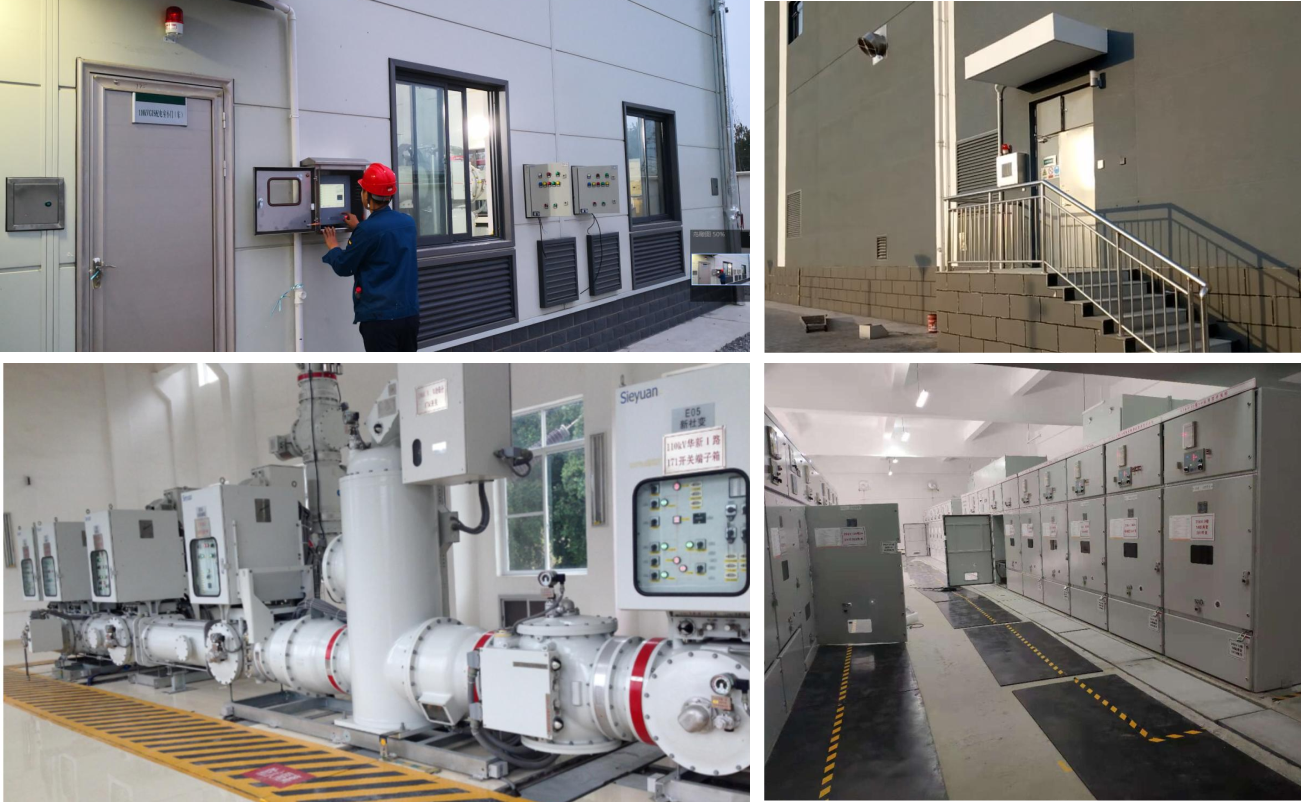

系統概述
ASM-5000A / ASM-5000B系列 SF6氣體泄露監控報警系統，是一種為進入SF6開關室（包括GIS等F6配電裝置室）的工作人員，提供人身安全防護的環境空氣監測裝置。它能實時、在線監測環境空氣中SF6氣體和O2氣體含量，獨具的微量SF6氣體監測技術、能最低檢測到50ppm（50*10-6v/v）SF6氣體含量。當環境中的SF6氣體含量超標（SF6氣體濃度＞1000ppm）或缺氧（氧氣濃度＜18%)，系統能立即進行聲光報警，提醒現場工作人員迅速撤離；同時，系統自動啟動風機來降低環境空氣中SF6氣體含量；由于ASM系列SF6氣體泄露監控報警系統能監測到微量SF6氣體泄露，所以對 SF6 開關安全也能起到一定的預警作用。
本產品符合《GB12358 作業環境氣體檢測報警儀通用技術要求》標準要求。
主要功能
1.齊全的檢測功能
01.環境中 SF6 氣體含量檢測功能；
02.環境中氧氣含量檢測功能；
03.環境溫濕度檢測功能；
04.多區域同時監測。
2.完善的報警處理
01.SF6 氣體泄露超標報警；
02.缺氧報警；
03.溫濕度超標報警；
04.多區域設置時可分區域啟動風機；
05.報警和監測數據遠傳。
3.人性化便利功能
01.定時排風和強制排風功能；
02.設計了 LED 節能模式；
03.人體感應自動打開液晶屏和語音提示功能。
產品優勢
1.先進的檢測技術
低濃度 SF6 氣體檢測技術，最低能檢測到 50ppm（50*10-6v/v）SF6 氣體含量，報警誤差＜5%，氧氣報警誤差＜0.5%；
傳感器自動校準技術，保證傳感器的長期檢測精度，延長傳感器使用壽命，不漏報、不誤報；
SF6氣體泄露監控報警系點根據用戶需要在 50-1500ppm之間設定。
2.易操作和使用
直觀顯示探頭位置或名稱，易于了解監測點，易于報警處置；
報警、通風、時間及當前監測信息，在液晶屏上全屏顯示。運行狀況一目了然；
圖形化顯示界面，準確提示信息，參數設置密碼防護，使用操作安全、方便。
3.產品質量可靠
直觀顯示探頭位置或名稱，易于了解監測點，易于報警處置；
人體感應設計，人員靠近自動語音提示、顯示和報警，易于了解監測結果； 報警、通風、時間及當前監測信息，在液晶屏上全屏顯示。運行狀況一目了然；
圖形化顯示界面，準確提示信息，參數設置密碼防護，使用操作安全、方便。

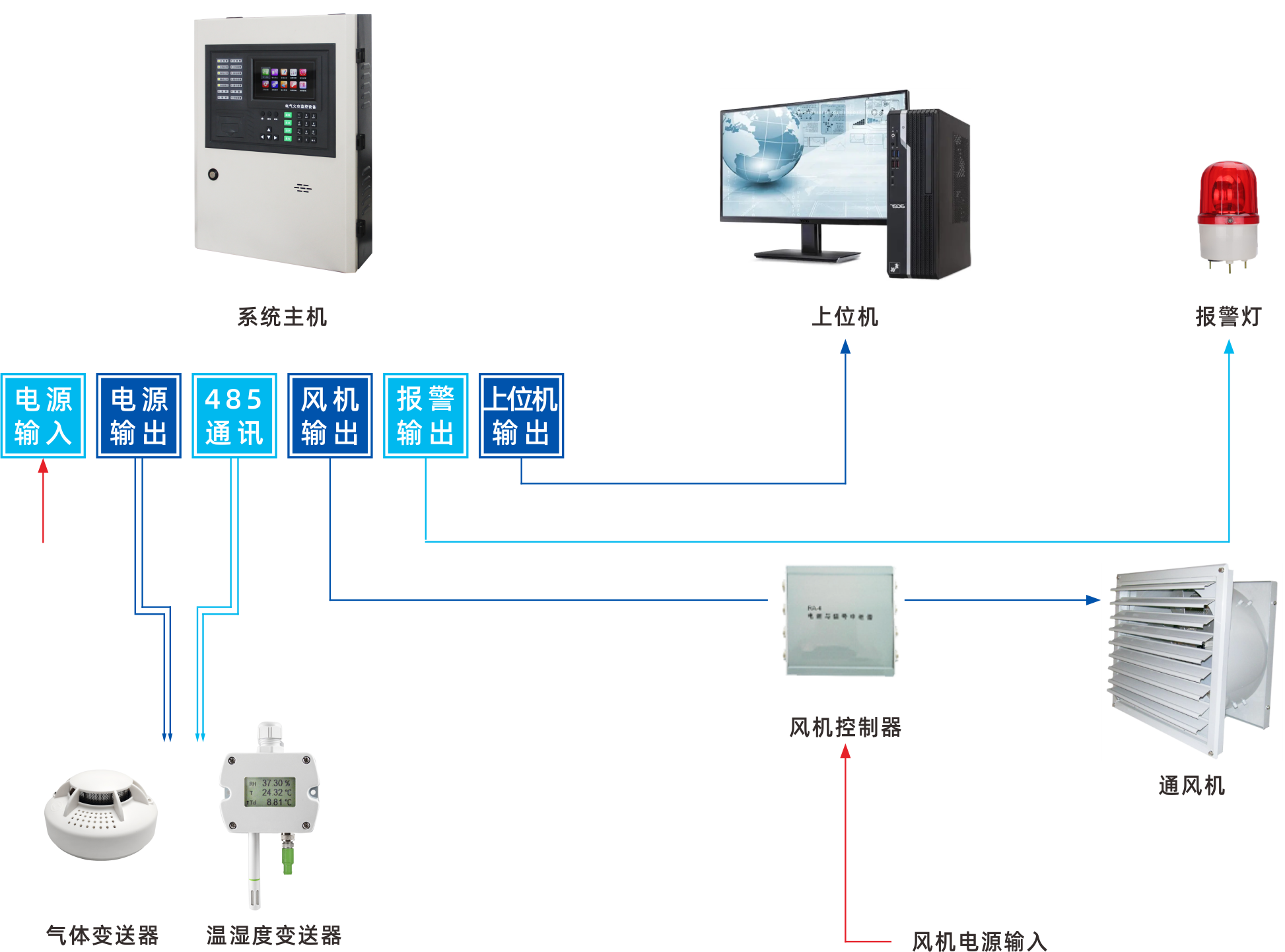

系統鏈接示意圖
產品主要功能
|
ASM-5000A SF6 氣體泄露監控報警系統 |
ASM-5000B SF6 氣體泄露監控報警系統 |
|
|
01. 外型尺寸 寬*高*厚：214*295*75（mm） 02. 輸出接口 RS485 接口 1個 變送器通訊用 常開接點（無源）1對 報警用 常開接點（有源）1對 AC220V，控制風機 03. 產品特點 價格低廉，功能實用 04. 選型建議 最適合檢測面積較小，安裝變送器數量較少、只需基本的監測和報警功能、監測數據不需要上傳顯示和處理的監測應用—小區變。 |
01. 外型尺寸 寬*高*厚：312*440*70（mm） 02. 輸出接口 RS485 接口 2個 變送器、上位機通訊各用一個 RS232 接口 1個 上位機通訊用 常開接點（無源）1對 報警用 常開接點（有源）4對 AC220V，警燈用1對，分3區控制風機3對 03. 產品特點 功能豐富、全面、適合各種電壓等級SF6配電裝置室使用 04. 選型建議 適合SF6配電裝置較多，監測面積大，需要安裝變送器數量較多的區域，尤其是需要數據較遠傳的場合。應用數據遠傳功能，即使無人值守變電站，運行人員也可以在遠方了解現場情況。適合各種電源等級的變電站使用。 |
SF6氣體泄露報警系統主要部件
變送器
|
|
|
|
|||
|

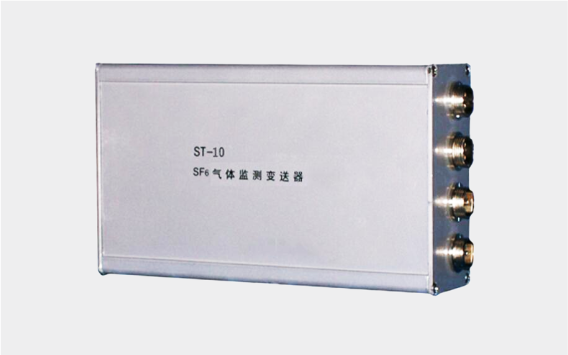

ST-10 SF6氣體監測變送器 |

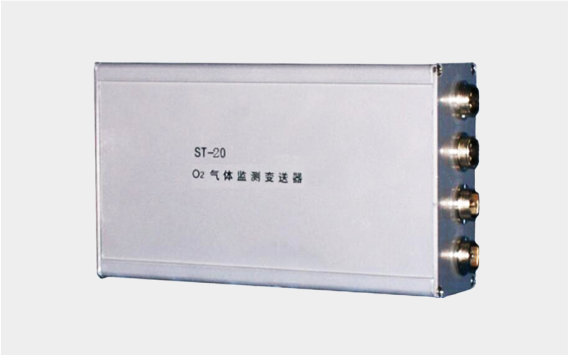

ST-20 O2氣體監測變送器 |

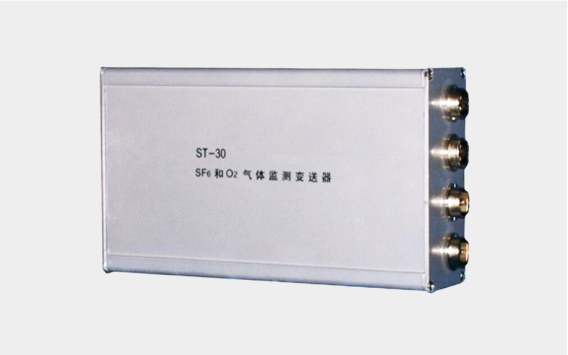

ST-30 SF6和O2氣體監測變送器 |

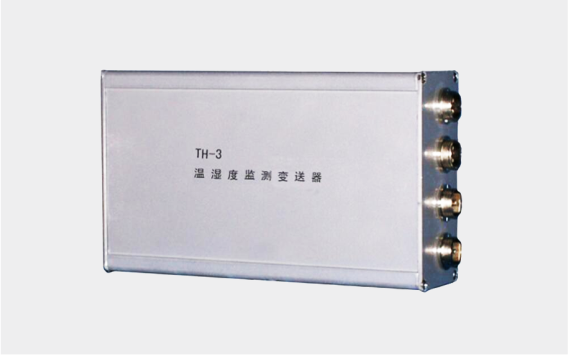

TH-3 溫濕度監測變送器 |
|||
|
外型尺寸：180*110*50(mm) 安裝方式：導軌式 技術特性：內含SF6氣體傳感器，能在線檢測環境中SF6氣體含量，采取集數據后根據主機指令上傳至主機，并有主機進行顯示、分析和處理。 |
外型尺寸：180*110*50(mm) 安裝方式：導軌式 技術特性：內含氧氣氣體傳感器，能在線檢測環境中氧氣氣體含量，采取集數據后根據主機指令上傳至主機，并有主機進行顯示、分析和處理。 |
外型尺寸：180*110*50(mm) 安裝方式：導軌式 技術特性：內含SF6、O2氣體傳感器，能在線檢測環境中SF6和O2氣體含量，采取集數據后根據主機指令上傳至主機，并有主機進行顯示、分析和處理。 |
外型尺寸：180*110*50(mm) 安裝方式：導軌式 技術特性：內含溫度和濕度傳感器，能在線檢測環境中溫度和濕度含量，采取集數據后根據主機指令上傳至主機，并有主機進行顯示、分析和處理。 |
其他附件
|
|
|
||
|

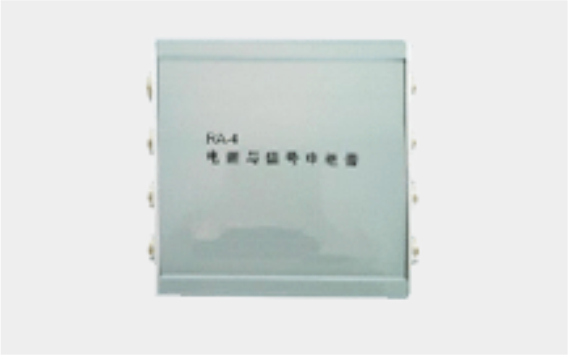

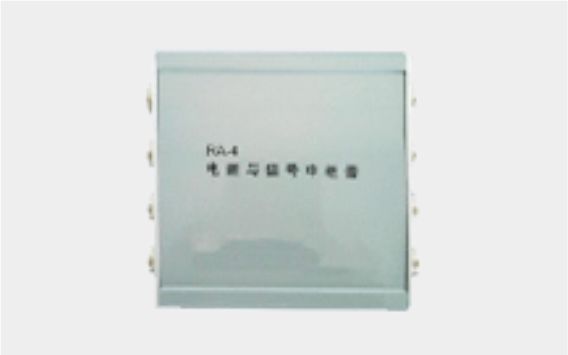

RA-4電源與信號中繼器 |
BC-3風機控制器 |

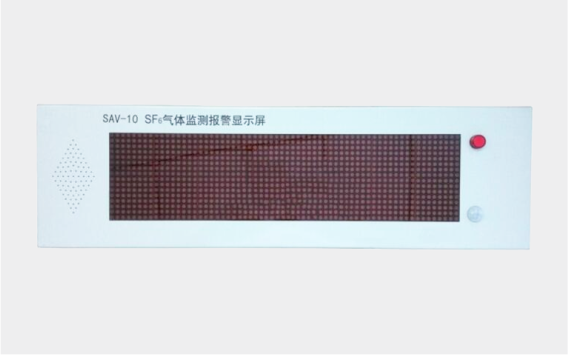

SAV-10 SF6其他監測報警顯示器 |
||
|
外型尺寸：180*110*50(mm) 安裝方式：導軌式 技術特性：電源與信號線中繼，可分三路電源與信號輸出 |
外型尺寸：90*140*50(mm) 安裝方式：一般安裝在風機控制開關所在的風機控制箱內； 技術特性：根據主機控制信號，控制單相/三相風機啟動和停止； 控制功率：220V,20A/380V,25A |
外型尺寸：680*200*80(mm) 安裝方式：掛壁式安裝，一般安裝在各檢測區域入口處； 技術特性：根據主機控制信號，LED顯示現場監測情況，并能與人體感應集合后自動進行語言信號提示。 |
主機性能差異表
|
配備 |
ASM-5000B |
ASM-5000B |
||
|
主要技術參數 |
||||
|
電源 |
AC185-265V |
|||
|
SF6 氣體泄露監測報警限 |
1000*10-6 誤差＜5% |
|||
|
O2 濃度檢測范圍 |
1.0-25.5%，誤差＜0.5% |
|||
|
缺氧報警限 |
18% |
|||
|
溫度監測顯示范圍 |
-20~99℃ |
|||
|
報警輸出（常開）觸點功率 |
220V/5A |
|||
|
風機輸出（有源）觸點功率 |
220V/5A |
|||
|
風機控制器觸點功率380V 5A |
380V 5A （默認） |
|||
|
最多連接變送器數 |
7 只 |
不限 |
||
|
安裝方式 |
掛壁式 |
掛壁式 |
||
|
人體化便利功能 |
||||
|
SF6 氣體泄露報警點用戶設置 |
有 |
有 |
||
|
缺氧報警點用戶設置 |
有 |
有 |
||
|
5.7 寸 TFT 真彩 LCD 液晶屏 |
有 |
|||
|
8.4 寸 TFT 真彩 LCD 液晶屏 |
有 |
|||
|
人體感應后自動進行語音提示 |
有 |
有 |
||
|
報警時自動啟動風機 |
有 |
有 |
||
|
定時排風功能（三次） |
有 |
有 |
||
